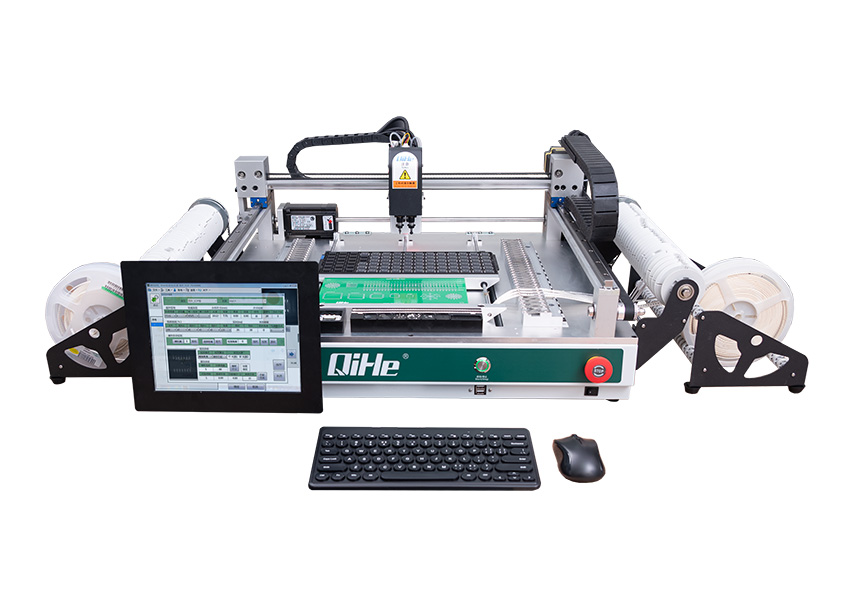

小型貼片機802Bpuls
- 產品介紹
- 型號參數
- SMT解決方案
- 產品介紹
- 型號參數
機種名 802BPlus 802APlus（訂制） 基板尺寸 20mm×20mm～300mm×320mm XY軸最大移動范圍 490mm×440mm Z軸最大移動范圍 12.5mm 平均功率 約280W 電源 AC 200V,AC 110V 空壓源 內置靜音無刷真空泵（-92KP） 設備尺寸（顯示器） W890mm×D675mm×H340mm W790mm×D675mm×H340mm 設備尺寸（放料槽） W1250mm×D675mm×H340mm W970mm×D675mm×H340mm 重量 60KG 56KG 貼裝頭 貼裝頭數量 輕量2吸嘴貼裝頭 最快速度 5500cph（0.65s/芯片） 平均速度 4000cph（0.90s/芯片） 貼裝精度（cpk≥1） ±15μm/芯片 最高貼裝高度 15mm 元件角度支持 0～360°任意角度，運動中同步旋轉 適用元件 阻容：0201～5730、二極管、三級管 芯片：LQFP、QFN、QFP、BGA間距≥0.3mm 燈珠：0402～5070、防流明、透鏡 最大貼裝IC尺寸 16mm×16mm 元件供給 編帶 編帶寬：4/8/12/16/24/32/44/56mm 左右供料器規格：Max58品種 單邊供料器規格：Max29品種 管狀 前供料器規格：Max3品種（三管震動飛達） 托盤 Max96品種（ic托盤） 散料 前置散料槽：Max6品種 硬件設備 驅動電機 XY軸電機 閉環電機 XY驅動輔助 編碼器反饋（防丟步） XY傳動方式 15mm進口皮帶 XY軸驅動導軌 高精密直線方軌 XY運行模式 智能曲線加減速直線聯動，編碼器插補算法 Z軸驅動導軌 高精密直線方軌 視覺方式 上視覺 1部高分頻率精密高速識別飛拍相機 下視覺 1部Mark高精密相機 基板調節方式 手動調節 供料器數量 58（左29右29） 29 供料器器類型 自主研發供料器、三管震動飛達等。 顯示器 10.4寸，液晶觸摸顯示屏 軟件設備 驅動系統 柔性S型加速閉環驅動 控制系統 啟和自主研發的802P桌面貼片機操作系統（802P-Release） 操作系統 支持Windows XP、win7操作系統 漏料檢測 視覺檢測 支持PCB設計軟件 Protel、DXP、Altium Designer、Pads、Candes、proteus導出的坐標文件，格式為csv 、txt。
- SMT解決方案
