高速貼片機Q8

高速貼片機Q8
  • 產品介紹
  • 型號參數
  • SMT解決方案

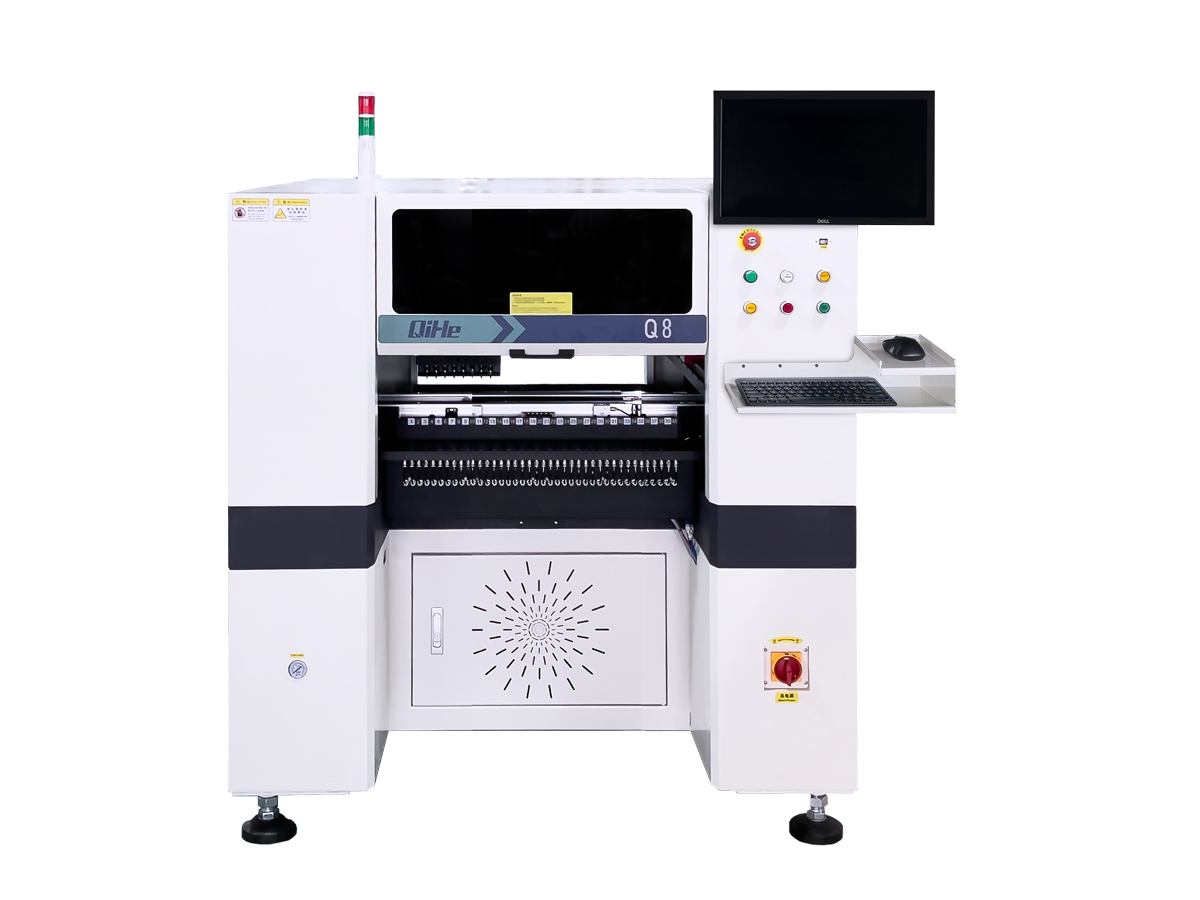

  • Q8是高速貼片機在線式全自動貼片機采用航空鋁材與大理石精準配合的結構,配合Y軸雙驅導向,防止極速啟停抖動。擁有8個高精度貼裝頭,支持8頭同取,配備TBI研磨滾珠絲桿和Panasonic伺服電機,保證整機的貼裝精度。三段式流水線可根據客戶設置自動調整軌道寬度,配備了高精度的飛行相機,可以實現8頭飛行閃拍,2臺俯視攝像機。自主研發的操控系統,易于學習和操作,終生提供技術支持。

    視覺革新

    擁有8個高精度貼裝頭,支持8頭同取。配備了高精度的飛行相機,可以實現8頭飛行閃拍,2臺俯視攝像機。

    自動傳送新增

    傳輸系統采用雙驅歸零,根據工程文件自動調整寬度。客戶只需在軟件中輸入PCB板寬度,傳輸系統將自動調整軌道寬度。

    機械結構優化

    X軸主體采用鋁鎂橫梁不變形,平面直線度高。在保證剛性基礎上降低負載,最大限度發揮伺服電機與絲桿傳輸性能

    運動系統升級

    采用進口精密滾珠研磨絲桿和靜音直線導軌,采用性能更加強大的松下伺服系統。使機器實際精度控制在±0.01MM水平。


  • 機種名 Q8
    基板尺寸 20mm×50mm~350mm×500mm(可定制1.5米)
    XY軸最大移動范圍 800mm×710mm
    Z軸最大移動范圍 32mm
    平均功率 約1.2KW
    電源 AC 220 V
    空壓源 外接氣源(min0.5MPa,200L/min(A.N.R.)
    設備尺寸(顯示器) W1385mm×D1309mm×H1450mm
    重量 1025KG(只限主體:因選購件的構成而異)
    貼裝頭
    貼裝頭數量 輕量8吸嘴貼裝頭
    最快速度 18000cph(0.20s/芯片)
    平均速度 12000cph(0.30s/芯片)~16000cph(0.23s/芯片)
    貼裝精度(cpk≥1) ±40μm/芯片
    最高貼裝高度 15mm
    元件角度支持 0~360°任意角度,運動中同步旋轉
    適用元件 阻容:0201~5730、二極管、三級管
    芯片:LQFP、QFN、QFP、BGA間距≥0.3mm
    燈珠:0402~5070、防流明、透鏡
    最大貼裝IC尺寸 33mm×33mm
    元件供給 編帶 編帶寬:4/8/12/16/24/32/44/56mm
    前后供料器規格:Max80品種(4、8mm編帶、小卷盤)
    管狀 前后供料器規格:Max30品種(三管震動飛達)
    托盤 Max96品種(ic托盤)
    硬件設備
    驅動電機 XY軸電機 松下伺服電機
    Z軸驅動電機 步進電機
    導軌驅動電機 步進電機
    XY傳動方式 TBI高精密滾珠絲桿
    XY軸驅動導軌 上銀HIWIN高精密直線導軌
    XY運行模式 智能曲線加減速直線聯動,自帶直線插補算法
    Z軸驅動導軌 亞德客高精密直線導軌
    視覺方式 上視覺 1部高分頻率精密高速識別飛拍相機
    下視覺 1部Mark高精密相機
    PCB傳輸方式 三段式傳輸從左→右傳動接駁,自動PCB傳送定位
    軌道調節方式 電機驅動
    供料器數量 80(前40后40)
    供料器器類型 Yamaha電動飛達 、氣動飛達、三管震動飛達、五管震動飛達、8、12、16、24、32mm飛達等。
    軟件設備
    驅動系統 松下高速DSP驅動
    控制系統 啟和自主研發的802P桌面貼片機操作系統(Q8-Release)
    操作系統 支持Windows XP、win7操作系統
    漏料檢測 視覺檢測
    支持PCB設計軟件 Protel、DXP、Altium Designer、Pads、Candes、proteus導出的坐標文件,格式為csv 、txt。

  • 產品介紹
  • Q8是高速貼片機在線式全自動貼片機采用航空鋁材與大理石精準配合的結構,配合Y軸雙驅導向,防止極速啟停抖動。擁有8個高精度貼裝頭,支持8頭同取,配備TBI研磨滾珠絲桿和Panasonic伺服電機,保證整機的貼裝精度。三段式流水線可根據客戶設置自動調整軌道寬度,配備了高精度的飛行相機,可以實現8頭飛行閃拍,2臺俯視攝像機。自主研發的操控系統,易于學習和操作,終生提供技術支持。

    視覺革新

    擁有8個高精度貼裝頭,支持8頭同取。配備了高精度的飛行相機,可以實現8頭飛行閃拍,2臺俯視攝像機。

    自動傳送新增

    傳輸系統采用雙驅歸零,根據工程文件自動調整寬度。客戶只需在軟件中輸入PCB板寬度,傳輸系統將自動調整軌道寬度。

    機械結構優化

    X軸主體采用鋁鎂橫梁不變形,平面直線度高。在保證剛性基礎上降低負載,最大限度發揮伺服電機與絲桿傳輸性能

    運動系統升級

    采用進口精密滾珠研磨絲桿和靜音直線導軌,采用性能更加強大的松下伺服系統。使機器實際精度控制在±0.01MM水平。


  • 型號參數
  • 機種名 Q8
    基板尺寸 20mm×50mm~350mm×500mm(可定制1.5米)
    XY軸最大移動范圍 800mm×710mm
    Z軸最大移動范圍 32mm
    平均功率 約1.2KW
    電源 AC 220 V
    空壓源 外接氣源(min0.5MPa,200L/min(A.N.R.)
    設備尺寸(顯示器) W1385mm×D1309mm×H1450mm
    重量 1025KG(只限主體:因選購件的構成而異)
    貼裝頭
    貼裝頭數量 輕量8吸嘴貼裝頭
    最快速度 18000cph(0.20s/芯片)
    平均速度 12000cph(0.30s/芯片)~16000cph(0.23s/芯片)
    貼裝精度(cpk≥1) ±40μm/芯片
    最高貼裝高度 15mm
    元件角度支持 0~360°任意角度,運動中同步旋轉
    適用元件 阻容:0201~5730、二極管、三級管
    芯片:LQFP、QFN、QFP、BGA間距≥0.3mm
    燈珠:0402~5070、防流明、透鏡
    最大貼裝IC尺寸 33mm×33mm
    元件供給 編帶 編帶寬:4/8/12/16/24/32/44/56mm
    前后供料器規格:Max80品種(4、8mm編帶、小卷盤)
    管狀 前后供料器規格:Max30品種(三管震動飛達)
    托盤 Max96品種(ic托盤)
    硬件設備
    驅動電機 XY軸電機 松下伺服電機
    Z軸驅動電機 步進電機
    導軌驅動電機 步進電機
    XY傳動方式 TBI高精密滾珠絲桿
    XY軸驅動導軌 上銀HIWIN高精密直線導軌
    XY運行模式 智能曲線加減速直線聯動,自帶直線插補算法
    Z軸驅動導軌 亞德客高精密直線導軌
    視覺方式 上視覺 1部高分頻率精密高速識別飛拍相機
    下視覺 1部Mark高精密相機
    PCB傳輸方式 三段式傳輸從左→右傳動接駁,自動PCB傳送定位
    軌道調節方式 電機驅動
    供料器數量 80(前40后40)
    供料器器類型 Yamaha電動飛達 、氣動飛達、三管震動飛達、五管震動飛達、8、12、16、24、32mm飛達等。
    軟件設備
    驅動系統 松下高速DSP驅動
    控制系統 啟和自主研發的802P桌面貼片機操作系統(Q8-Release)
    操作系統 支持Windows XP、win7操作系統
    漏料檢測 視覺檢測
    支持PCB設計軟件 Protel、DXP、Altium Designer、Pads、Candes、proteus導出的坐標文件,格式為csv 、txt。

  • SMT解決方案
