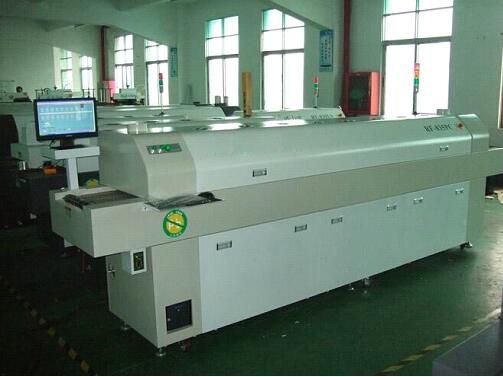

回流焊RF-835PC-LF
- 產品介紹
- 型號參數
- SMT解決方案
1. 加熱系統采用SMT發熱技術。
2. 采用日本ANV的大電流固態繼電器無觸點輸出，安全、可靠，配備專用SSR散熱器，散熱效率大幅度提高，有效地延長其使用壽命。
3. 發熱部件采用進口優質元件，確保系統的高穩定性和可靠性，更能保證較長的使用壽命。
4. 發熱區模塊化設計，方便維修拆裝。
5. 具有溫度超差，故障診斷，聲光報警功能。
6. 獨立小循環運風設計，上下加熱方式，熱補償性好，熱效率高，省電，加溫速度快，適合BGA及CSP等元件優質產品焊接。特制強制熱風循環結構系統，使PCB及元器件受熱均勻，效率高，升溫速度快。
7. 運風系統采用先進的風道設計，運風均勻，熱交換效率高。
8. 預熱區、焊接區和冷卻區上下獨立加熱，獨立循環，獨立控溫，相鄰溫區溫差MAX可達100℃，不串溫，每個溫區的溫度和風速可獨立調節。
9. 采用進口高溫馬達直聯驅動熱風循環，熱風均衡性好，運行平穩，壽命長，低燥音。
10. 上位機控制，可切斷電腦，獨立控制，人機對話方便，界面清晰，形象直觀，可中英文隨時切換，各項參數設置實現數值化輸入準確、快捷
11. 各溫區功率匹配適當，升溫迅速，從室溫至設定工作溫度約15分鐘。并具有快速高效的熱補償性能。
12. 模塊化設計，結構緊湊，維護保養方便。
13. 獨立的冷卻區，保證了PCB板出板時的所需的低溫。
14. 傳動系統采用日本進口變頻馬達，配合1：150的進口渦輪減速器，運行平穩，速度可調范圍0－1500mm/min。
15. 采用獨立滾輪結構及托平支撐，結合的不銹鋼網帶，運行平穩，適合BGA\CSP等焊接。
16. 專用不銹鋼乙字網帶，耐用耐磨。長時間使用不易變型。
17. 根據需要可選配導軌＋網帶運輸方式
18. 電控元件部份采用優質進口元件，確保設備長期連續穩定可靠的運作，高溫部件三年免費保修。
- 產品介紹
1. 加熱系統采用SMT發熱技術。
2. 采用日本ANV的大電流固態繼電器無觸點輸出，安全、可靠，配備專用SSR散熱器，散熱效率大幅度提高，有效地延長其使用壽命。
3. 發熱部件采用進口優質元件，確保系統的高穩定性和可靠性，更能保證較長的使用壽命。
4. 發熱區模塊化設計，方便維修拆裝。
5. 具有溫度超差，故障診斷，聲光報警功能。
6. 獨立小循環運風設計，上下加熱方式，熱補償性好，熱效率高，省電，加溫速度快，適合BGA及CSP等元件優質產品焊接。特制強制熱風循環結構系統，使PCB及元器件受熱均勻，效率高，升溫速度快。
7. 運風系統采用先進的風道設計，運風均勻，熱交換效率高。
8. 預熱區、焊接區和冷卻區上下獨立加熱，獨立循環，獨立控溫，相鄰溫區溫差MAX可達100℃，不串溫，每個溫區的溫度和風速可獨立調節。
9. 采用進口高溫馬達直聯驅動熱風循環，熱風均衡性好，運行平穩，壽命長，低燥音。
10. 上位機控制，可切斷電腦，獨立控制，人機對話方便，界面清晰，形象直觀，可中英文隨時切換，各項參數設置實現數值化輸入準確、快捷
11. 各溫區功率匹配適當，升溫迅速，從室溫至設定工作溫度約15分鐘。并具有快速高效的熱補償性能。
12. 模塊化設計，結構緊湊，維護保養方便。
13. 獨立的冷卻區，保證了PCB板出板時的所需的低溫。
14. 傳動系統采用日本進口變頻馬達，配合1：150的進口渦輪減速器，運行平穩，速度可調范圍0－1500mm/min。
15. 采用獨立滾輪結構及托平支撐，結合的不銹鋼網帶，運行平穩，適合BGA\CSP等焊接。
16. 專用不銹鋼乙字網帶，耐用耐磨。長時間使用不易變型。
17. 根據需要可選配導軌＋網帶運輸方式
18. 電控元件部份采用優質進口元件，確保設備長期連續穩定可靠的運作，高溫部件三年免費保修。
- 型號參數
產品型號
RF-835PC-LF
加熱區數量
上、下各8溫區
加熱區長度
3000MM
加熱方式
全熱風小循環
冷卻區數量
2
PCB最大寬度
350MM
運輸方向
左→右（或右→左）
運輸帶高度
880±20mm
傳送方式
網傳動＋鏈條（可選）
運輸帶速度
0-1500mm/min
電源
5線 3相 380V 50/60Hz
啟動功率
20kw
正常工作功率
5KW
升溫時間
15分鐘左右
溫度控制范圍
室溫～350℃
溫度控制方式
電腦控制
溫度控制分辨精度
±1℃
異常報警
溫度異常
外型尺寸（長*寬*高）
4200×700×1300
機器重量
600KG
- SMT解決方案
主要配件
名稱
品牌
產地
控制電腦
工業品牌電腦
臺灣或中國
顯示器
液晶
臺灣或中國
運輸馬達
STK
臺灣
運風馬達
三越
臺灣
發熱組件
臺展
臺灣
網帶傳輸（316不銹鋼）
進口
日本
總開關
正泰
中國
接觸器及限流器
施耐德
法國
中間繼電器
歐姆龍
德國
程序控制器
松下
日本
測溫探頭
日本電熱
日本
固態繼電器
陽明
臺灣
