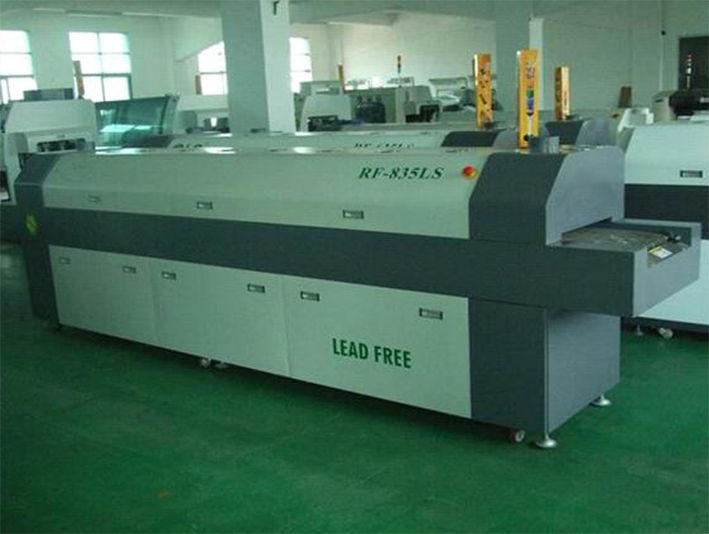

回流焊RF-835LS
- 產品介紹
- 型號參數
- SMT解決方案
1.采用CHB溫控表控制儀表操作界面，PID溫度調節，易于操作:采用智能化控制系統, 控溫精度高±1-2℃，保證控制系統穩定可靠;
2.配備網帶張緊裝置, 運輸平穩、不抖動、不變形，保證PCB運輸順暢;
3.所有加熱區均由溫控表進行PID控制（上面8個溫區下面8個溫區獨立溫控，可分溫區單獨開啟。可分區加熱,以減小起動功率）;
4.具有故障聲光報警功能;
5.設有漏電保護器,確保操作人員及控制系統安全;
6.內置可出板及自動延時關機系統,保證PCB及回流焊機在斷電或過熱時不受損壞;
7.采用熱風循環加熱方式，溫度均勻，熱補償效率高，高效增壓式加速風道,大幅度提高循環熱空氣流量,升溫迅速（約20分鐘）,熱補償效率高,可進行高溫焊接及固化;
8.上8下8個溫區設有獨立測溫感應傳感器，實時監控及補償各溫區溫度的平衡;
9.來自國際技術的急冷卻系統,采用放大鏡式集中高效急冷,冷卻速度可達3.5~6℃/秒,管理十分方便; 外置強制冷卻裝置，確保焊點結晶效果（Option選配項，標準配置為強制自然風冷）；
10.特制增壓式運風結構及異形發熱絲設計，無噪音、無震動，擁有極高的熱交換率,BGA底部與PCB板之間產生的溫差△t極小,最符合無鉛制程嚴格的要求,尤其針對高難度焊接要求的無鉛產品.
- 產品介紹
1.采用CHB溫控表控制儀表操作界面，PID溫度調節，易于操作:采用智能化控制系統, 控溫精度高±1-2℃，保證控制系統穩定可靠;
2.配備網帶張緊裝置, 運輸平穩、不抖動、不變形，保證PCB運輸順暢;
3.所有加熱區均由溫控表進行PID控制（上面8個溫區下面8個溫區獨立溫控，可分溫區單獨開啟?？煞謪^(qū)加熱,以減小起動功率）;
4.具有故障聲光報警功能;
5.設有漏電保護器,確保操作人員及控制系統安全;
6.內置可出板及自動延時關機系統,保證PCB及回流焊機在斷電或過熱時不受損壞;
7.采用熱風循環加熱方式，溫度均勻，熱補償效率高，高效增壓式加速風道,大幅度提高循環熱空氣流量,升溫迅速（約20分鐘）,熱補償效率高,可進行高溫焊接及固化;
8.上8下8個溫區設有獨立測溫感應傳感器，實時監控及補償各溫區溫度的平衡;
9.來自國際技術的急冷卻系統,采用放大鏡式集中高效急冷,冷卻速度可達3.5~6℃/秒,管理十分方便; 外置強制冷卻裝置，確保焊點結晶效果（Option選配項，標準配置為強制自然風冷）；
10.特制增壓式運風結構及異形發熱絲設計，無噪音、無震動，擁有極高的熱交換率,BGA底部與PCB板之間產生的溫差△t極小,最符合無鉛制程嚴格的要求,尤其針對高難度焊接要求的無鉛產品.
- 型號參數
整機技術參數
加熱溫區數量
上面8個加熱區,下面8個加熱區。
加熱方式
環形發熱絲加熱，增壓式風道
加熱區長度
2800MM
冷卻區數量
2個自然風冷系統
傳送網帶寬度
350 mm
PCB尺寸
50-350 mm
PCB限制高度
25mm
傳輸方向
L-R (R—L) 可選
傳送方式
網帶
運輸帶高度
900±20 mm
PCB運輸速度
0～1.8m/min
溫度控制精度
±1-2℃（靜態）
溫度控制范圍
室溫～300℃可設置
適用焊料類型
無鉛焊料/有鉛焊料
控溫方式
PID+SSR
使用元件種類
CSP、BGA、μBGA、0201chip等單/雙面板
電源
3Φ、380V、50HZ
啟動功率
22KW
工作功率
5KW
升溫時間
Approx.20min
機身尺寸
L4200*900*1500MM
凈重
700kg
機體顏色
整機采用電腦白，兩端為土灰色或天藍色，可選。
- SMT解決方案
加熱部分
加熱區數量
上面8個溫區下面8個溫區獨立溫控，可分溫區單獨開啟。可分區加熱,以減小起動功率。
相鄰溫區可拉溫差
70℃，可以對應高標準的無鉛工藝。
升溫時間
從常溫到溫度平衡的開始時間：約20min
升溫順序
從中間到兩邊逐個升溫，節約電能或時間1／3. 相比從頭到尾逐個升溫，因兩頭有抽風口，熱量損失大
PCB上元件高度限制
30 mm
加熱ZONE長度
2800 mm
溫度調整范圍
0～300℃
加熱區溫度控制精度
±1-2℃（靜態）
★溫度爬升能力
3℃/S
★熱風循環風道結構
采用世界領先的熱風循環加熱方式，上下獨立熱風循環系統，溫度均勻，熱補償效高率
溫區獨立關閉功能
各溫區單獨由儀表進行PID控制，用戶可對溫區選擇性加熱，有利于形成PCB板上下溫差
熱風馬達
優質耐高溫馬達，結構散熱性好，直聯方式聯接葉輪，可提供充足的熱風流量
加熱元件
發熱絲采用臺灣臺展品牌，發熱絲完全裸在空氣中和風道內氣流充分接觸，產生最佳的熱交換減少熱慣性沖擊。
傳輸部分
C/V速度設定最小單位/范圍
0～1800mm/min
C/V速度偏差范圍
電腦閉環控制±2%以內
運輸馬達
電腦控制臺灣STK調速馬達，運輸平穩，經久易用
傳送方式
網傳動
傳送高度
900±20 mm
網帶張緊裝置
采用卡座式滾筒及鏈輪張緊方式
網帶配置
350 mm寬316#SUS，耐高溫、抗腐蝕、抗變形。
冷卻系統
制冷方式
采用環球風扇上下對流強制風冷，出口冷氣溫度可達30℃以下，可明顯改善無鉛焊料共晶生成時產生的空泡及焊盤剝離問題。
安全保護
異常警示
電源異常，馬達異常，鏈速異常，導軌到極限，溫度超溫低溫，測溫頭開路……等
停電與錯相保護
具有獨立的相序保護電路，當三相線按錯時，可保證電氣元件不受損壞
