絲印臺QH3040
- 產品介紹
- 型號參數
- SMT解決方案

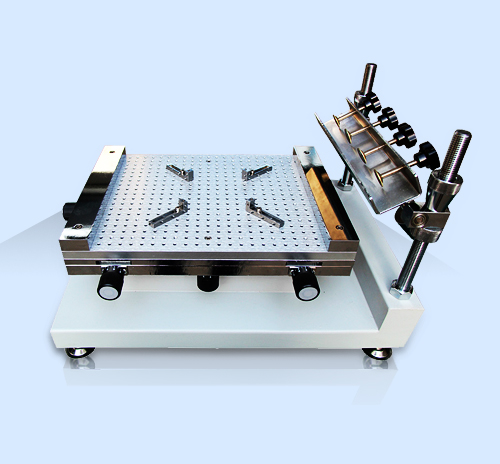

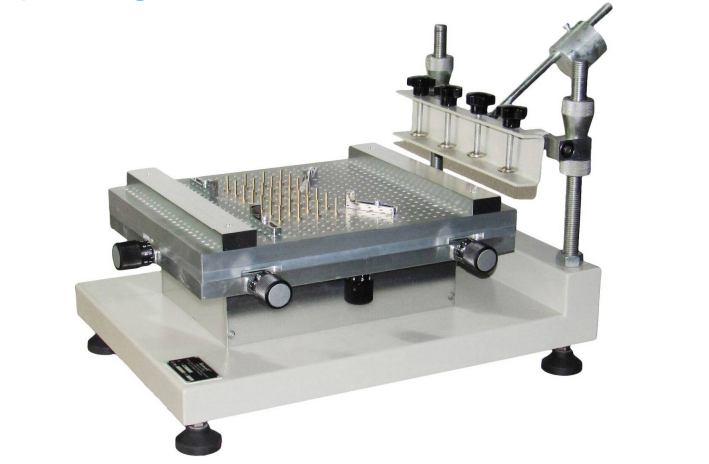

- QH3040高精密絲印臺，是我們公司針對用戶反饋，普通絲印臺在使用過程中，有重復定位精度不高（調好的板子，需要經常性重新校正）、定位校正麻煩（需要反復移動定位配件，浪費寶貴時間）、雙面器件pcb定位不方便，等眾多缺點。推出的一款，高精度，極具實用性的貼片機周邊配件。QH3040高精密絲印臺具有以下特點： 1、校板方式采用平臺X、Y軸微調校正，簡單方便。（大大節約您的寶貴時間）。 2、工作平臺選用優質鋁板蜂窩狀定位孔加工，底座采用加厚鋼板成型焊接，結實穩固，經久耐用。 3、 線路板定位采用定位針、固定桿和固定板塊操作，既方便定位，又保證重復操作精度。 4、 鋼網支架采用螺旋絲桿，可上下調節高度，方便控制PCB厚度及印刷錫膏的量。 5、印刷網板通過4個帶壓盤的旋鈕固定，快捷牢固。
- 產品介紹
- QH3040高精密絲印臺，是我們公司針對用戶反饋，普通絲印臺在使用過程中，有重復定位精度不高（調好的板子，需要經常性重新校正）、定位校正麻煩（需要反復移動定位配件，浪費寶貴時間）、雙面器件pcb定位不方便，等眾多缺點。推出的一款，高精度，極具實用性的貼片機周邊配件。QH3040高精密絲印臺具有以下特點： 1、校板方式采用平臺X、Y軸微調校正，簡單方便。（大大節約您的寶貴時間）。 2、工作平臺選用優質鋁板蜂窩狀定位孔加工，底座采用加厚鋼板成型焊接，結實穩固，經久耐用。 3、 線路板定位采用定位針、固定桿和固定板塊操作，既方便定位，又保證重復操作精度。 4、 鋼網支架采用螺旋絲桿，可上下調節高度，方便控制PCB厚度及印刷錫膏的量。 5、印刷網板通過4個帶壓盤的旋鈕固定，快捷牢固。
- 型號參數
工作臺尺寸
300×400(mm)
最大印刷尺寸
250×400(mm)
最大網框尺寸
370×470(mm)
印刷轉速
人工控制
承印物厚度
0-80（mm）
工作臺縱橫調節量
10（mm）
印刷平臺高度
240（mm）
重復精度
±0.01（mm）
定位方式
外形或基準孔
外形尺寸(W*D*H)
540×370×350 mm（不含工作臺）
